CD/DVDシルクスクリーンレーベル印刷データ制作仕様

シルク印刷(シルクスクリーン)は、特定されたインクの色を掛け合わせないで印刷する方法です。
インクの色は、DIC(国内プレスの場合)やPANTONE(海外プレスの場合)などのカラーコードでご指定いただきます。

シルクスクリーンレーベル印刷

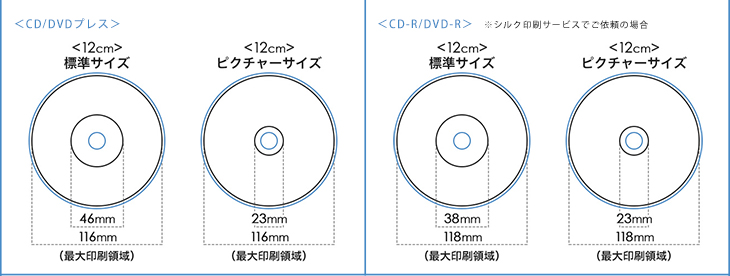

盤面印刷サイズ

盤面印刷サイズ

<CD/DVDプレス>

標準タイプ(12cm) 外径:116mm 内径:46mm
ピクチャータイプ(12cm) 外径:116mm 内径:23mm

<CD-R/DVD-R>
※シルク印刷サービスでご依頼の場合

標準タイプ(12cm) 外径:118mm 内径:38mm
ピクチャータイプ(12cm) 外径:118mm 内径:23mm

フィルムの仕様

色指定 特色で指定してください。
※海外プレスは、PANTONEでご指定ください。
※国内プレスは、DICでご指定ください。
※CD-R/DVD-Rシルク印刷は、DICでご指定ください。
フィルム枚数 色の数分の枚数になります。
2色の場合はフィルムの刷り順をご指定ください。
仕様 膜面(上)の等倍ポジフィルム
推奨線数 130線未満
文字の大きさ(線巾) 乗せ文字→0.15mm以上、抜き文字→0.25mm以上
文字間隔 乗せ文字→0.30mm以上、抜き文字→0.30mm以上
多色や印刷ズレの許容範囲 0.30mm程

入稿データ制作方法

制作ソフト Adobe Illustrator(CC対応)
カラー 特色をC・M・Y・Kのいずれか1つで表現したもの
(スポットカラーや特色で指定されたカラーが残っている場合、その部分が印刷されないことがあります。ご注意ください)
フォント すべてアウトライン化してください
配置画像
  • 解像度300dpi~350dpi
  • カラーモードはグレースケール、または特色をC・M・Y・Kのいずれか1つで表現したもの。
  • 配置画像は、必ず実寸で保存して下さい。(Illustrator上で拡大・縮小は行わないで下さい)
  • 保存形式はバイナリでEPS保存。(ハーフトーン、トランスファーにはチェックしないで下さい)
  • 画像はリンクで配置して下さい。
  • 配置した画像データはレイアウトデータと同じフォルダに入れてください。
  • リンクで配置した際、リンクウィンドウのアイコンが黄色になる場合は画像の埋め込みを行ってください。
ぬりたし 通常の印刷物とは異なり、塗り足しは必要ありません。レーベル印刷範囲内で作成して下さい。
線幅・文字の大きさ 乗せ文字→0.15mm以上、抜き文字→0.25mm以上
文字間隔 乗せ文字→0.30mm以上、抜き文字→0.30mm以上
ファイル名 ファイル名は半角英数のみ(記号は不可)を使用し、必ず拡張子をお付けください。
トンボ トンボは「フィルタ」→「クリエイト」→「トリムマーク」で作成してください。また、あたり罫は表示せず、必ず左右・天地・中央の5箇所に入れてください。
分版 2色の場合は色毎にレイヤー、またはファイルを分けて作成してください。
出力サンプル 必ず出力サンプルをご用意ください。
その他
  • 解像度300dpi~350dpi
  • CD/DVDプレスの場合、各種ディスクロゴは、ソニー、フィリップスなどの統一規格のものをご使用ください。
    ※CD-R/DVD-Rシルク印刷の場合、ライセンス管理に関わる著作権が発生するため、別のロゴをご使用ください。
  • 海外プレスの場合は、原産地表示が必要です。
  • 小さな文字や細かな線は、抜きの場合はつぶれやすいのでご注意ください。
  • 色の薄い部分を透明で指定することはできません。画像で表現したものをご用意ください。
  • グラデーションや網版は30%~70%の間で画像で作成してください。(色飛びや潰れてしまう可能性があります。シルク印刷は精度の高いグラデーションや掛け合わせには向いておりません。)
  • 弊社でもレーベルデザインの作成を随時承っております。ご希望の場合は是非ご相談ください。

備考

  • 入稿データは完全データでのご入稿となります(弊社での校正は行いません)
  • 出力サンプルは、次の2点の確認にのみ使用させていただきます。
    1. 誤って異なるデータを入稿されていないか
    2. ディスクロゴ及び海外プレスの場合の原産地表示が入っているか
  • 印刷不可能なデータでない限りは、ご入稿いただいた状態のまま印刷しております。印刷作業に支障をきたすようなデータ上の不備が見つかりました場合は、再入稿またはお客様のご指示をお願いする場合がございます。納期の遅延につながりますのでご注意ください。

発送方法

フィルム支給の場合に必要なもの
  • 膜上ポジフィルム(色数分)
    (色指定、刷り順、トンボ(左右・天地・中央)付き)
  • 出力サンプル
ご入稿の場合に必要なもの
  • 入稿データの入った、CD-Rなど
  • 出力サンプル
    ※メールなどオンライン上で入稿される場合は、JPEG、PDFデータなどの出力サンプルを一緒に添付されるか、または別途、郵送にて紙に出力したものをお送りください。
送付先 株式会社テックス
〒190-0012
東京都立川市曙町2-35-2ファーレ立川A-ONEビル4F
  • TEL / 042-548-0622
  •
  • FAX / 042-548-0623
